Penetrant onderzoek – Penetrant Testing ( PT )

Penetrant onderzoek ( Penetrant Testing – PT ) betreft een NDO methode voor het detecteren van oppervlakte brekende discontinuïteiten. Een penetrant onderzoek kan uitgevoerd worden op een groot aantal verschillende materialen waaronder metalen en kunststoffen, zolang deze niet al te poreus zijn.

Het penetrant onderzoek berust op het volgende principe; door de capillaire werking van een penetrant vloeistof zal deze in elke opening (discontinuiteit) plaatsen welke open ligt aan het oppervlak.

Na het verwijderen van overtollige penetrant brengt men een zogenaamde ontwikkelaar aan.

Het ontwikkelpoeder zorgt ervoor dat penetrant vloeistof, welke in de discontinuiteit gekropen is, hieruit gezogen wordt, waardoor een eventueel defect zichtbaar wordt. De mate van “uitbloeding” (hoeveelheid penetrant welke zichtbaar is na ontwikkelen) is een richtlijn voor het volume van een defect. Het ontwikkelpoeder is doorgaans wit, wat het contrast vergroot met de meestal rood zijnde penetrant vloeistof.

Voordelen van penetrant onderzoek kunnen zijn; snelheid (bij grote oppervlakken), kosten en gemak van uitvoering.

Wordt toegepast op:

  • Las onderzoek , smeedwerk
  • Algehele constructies
  • Composieten
  • Plaatwerk / Lasvoorbewerkingen

Penetrant onderzoek

Video door: Karlsruhe University of Applied Sciences

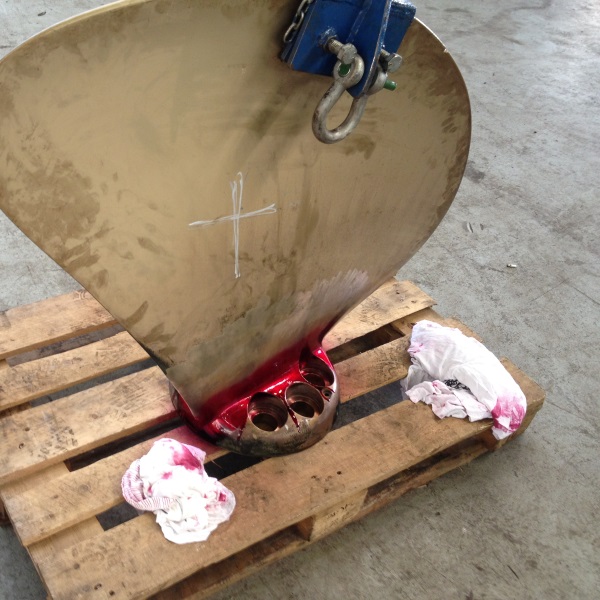

penetrant-las-onderzoek-pt

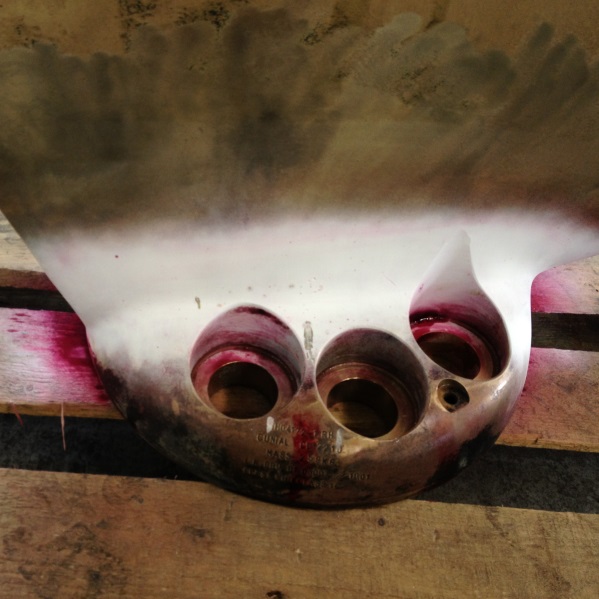

penetrant-onderzoek-dye-check
